1. tanım ve çekirdek işlevler
Elektrikli bisiklet su geçirmez kablolar özellikle elektrikli bisikletler için tasarlanmıştır. IP65/IP66 su geçirmez performansı, yağmur, çamur ve kum saldırısına etkili bir şekilde direnir ve iç devre şortlarını ve korozyonunu önlerler. Temel işlevleri şunları içerir:
Güvenli Bağlantı: Kararlı sinyal iletimini sağlayarak kontrolör, ekran, fren ve hızlandırıcı gibi anahtar bileşenlere bağlanır.
Çevresel uyarlanabilirlik: Yüksek sıcaklık ve UV dirençli, -20 ° C ila 60 ° C arasında değişen aşırı sıcaklıklar için uygun, kablo ömrü uzatılır.
Voltaj Uyumluluğu: 24V ila 72V arasında birden fazla voltaj sistemini destekleyerek değişen güce sahip elektrik bisikletlerine uyum sağlar.
2. Görünüm
Yapısal tasarım

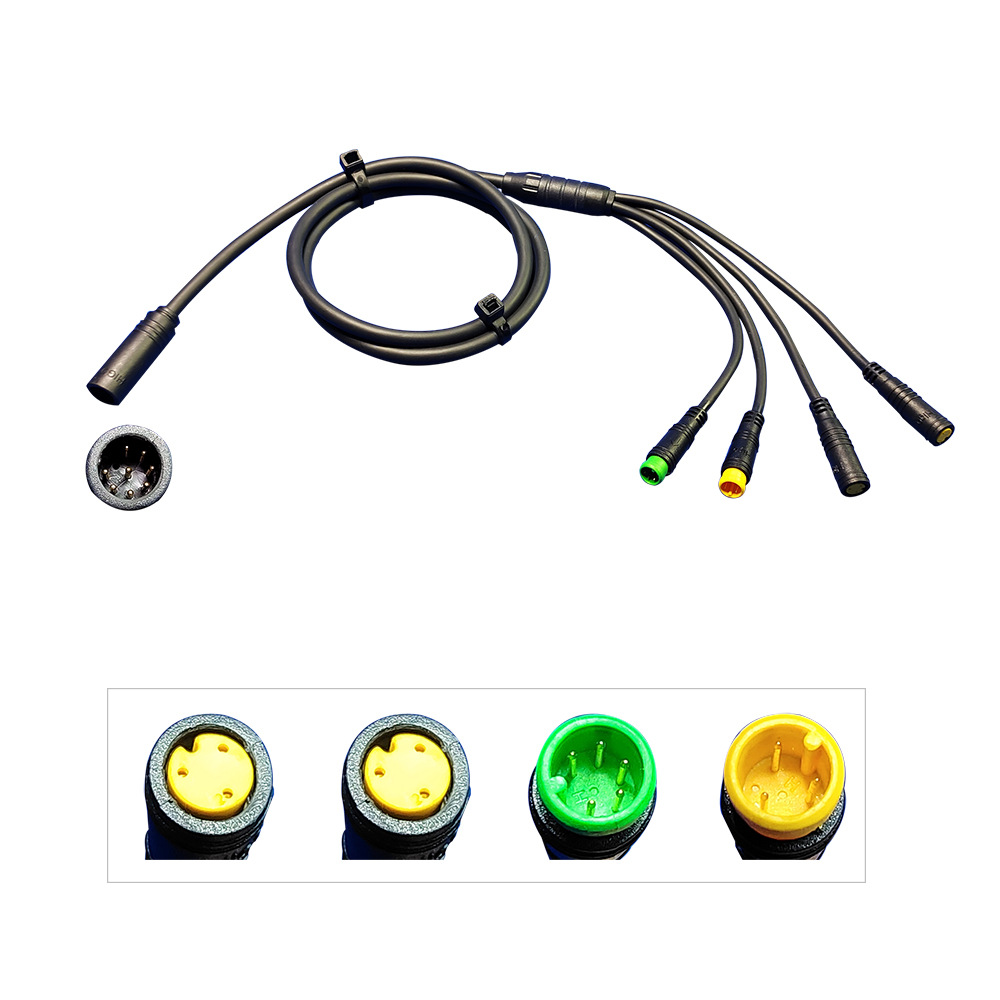

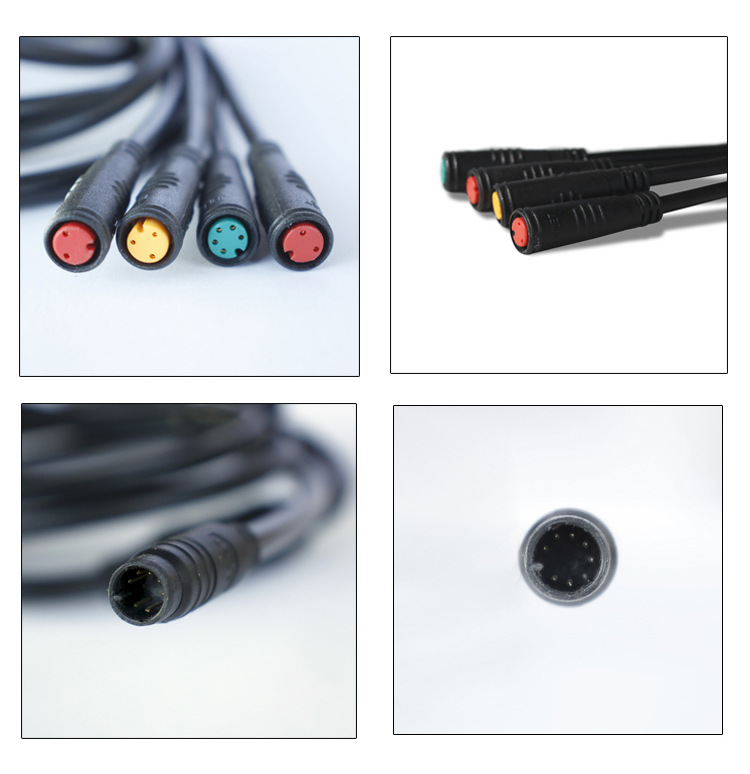

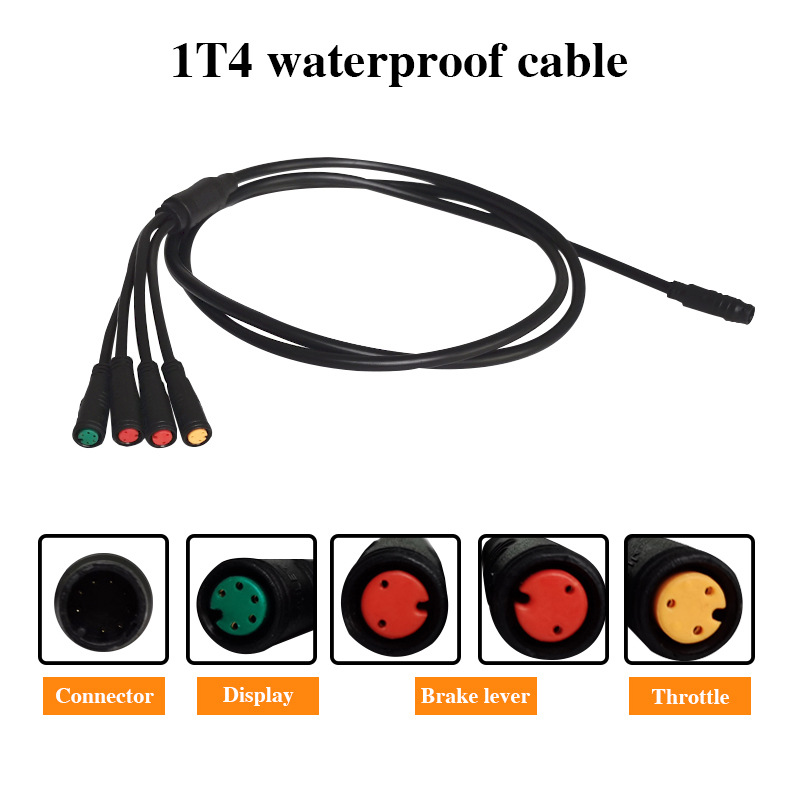

Çok pimli konektör: 1T5 modeli gibi ortak 2/3/4/5/6/10 pimli tasarımlarda mevcuttur (fren, ekran, hızlandırıcı ve ışığı bağlar). Açıkça etiketlenmiş konektörler yanlış birleştirmeyi önler.
Kılıf Malzemesi: Dış tabaka, pürüzsüz, aşınmaya dayanıklı ve temizlemesi kolay siyah veya gri, oldukça elastik kauçuk kılıftan yapılmıştır. Tel çapı ve uzunluğu: Tel çapı tipik olarak 2,5mm- 4mm² arasında değişir, uzunluklar 1.5m ila 3m arasında değişir, araç çerçevesi kablolama gereksinimlerini karşılamaktadır.
İşaretleme ve renk
Fonksiyon işaretleri konektörlere yazdırılır ve bazı modeller renk kodludur (örneğin, güç için kırmızı, zemin için siyah).
Kablo tamamen siyahtır ve bazı üst düzey modeller, geceleri gelişmiş güvenlik için yansıtıcı kılıf içerir.
3. Malzeme kompozisyonu
İletken: Güçlü iletkenlik, düşük direnç ve düşük enerji kaybı sunan yüksek saflıkta oksijensiz bakır (OFC).
Yalıtım: Yüksek sıcaklık direnci (105 ° C), yaşlanma direnci ve mükemmel yalıtım özellikleri sunan çapraz bağlı polietilen (XLPE).
Kılıf: IP66 su geçirmez derecelendirme, UV direnci ve kimyasal dirençli termoplastik poliüretan (TPU) veya kauçuk.
Konektör: Düşük kontak direnci ve 500 döngüyü aşan bir eklenti/eklenti ömrü için altın kaplama bakır pimleri olan yüksek mukavemetli plastik (örneğin PA66) gövde.
4. Türler ve sınıflandırmalar
İşlevle sınıflandırma
Ana Güç Kablosu: Pili ve kontrolörü bağlar, yüksek akımı (örn. 10A'nın üzerinde) destekler ve daha kalın bir tel çapına sahiptir.
Sinyal kablosu: Fren, hızlandırıcı ve ekran sinyallerini iletir, daha ince bir tel çapına ve çok pimli bir tasarıma sahiptir.
Sensör Kablosu: Hız sensörünü ve sıcaklık sensörünü bağlar ve paraziti azaltmak için korunur.
Arayüz türüne göre
Su geçirmez fiş: Silikon conta ve IP67 su geçirmez derecelendirme ile DJ7021 serisi gibi.
Hızlı konektör: Kolay onarım ve değiştirme için manyetik veya snap-on tasarım.
Özel Arabirim: Bazı markalar, orijinal kablo ile uyumlu olması gereken tescilli bir arayüz kullanır.
5. Talimatlar
Kurulum adımları
Güç kaynağını ayırın: Kısa devreleri önlemek için kurulumdan önce pil anahtarını kapatın.
Çiftleşme Arabirimi: Kablo fişini kontrolör, fren veya diğer bileşenler üzerindeki arayüzle hizalayın ve sabitlemek için tıklanana kadar hafifçe basın.
Kabloyu sabitlemek: Tekerlek veya zincirle sürtünmeyi önlemek için kabloyu kablo bağları veya kablo kanalları ile çerçeveye sabitleyin. Test Fonksiyonu: Gücü açın ve fren güç ve gaz tepkisinin normal olup olmadığını kontrol edin.
Önlemler
Dahili iletken kırılmasını önlemek için aşırı kablo bükülmesinden (tel çapının 5 katı bükülme yarıçapı) kaçının.
Dürüstlük için konektör contalarını düzenli olarak kontrol edin; Hasarlı olanları derhal değiştirin.
6. Uygulama senaryoları
Günlük işe gidip gelme: Su geçirmez kablo yağmurlu sürüşe dayanır, yağmur suyunun kontrolöre sızmasını ve arızalara neden olur.
Off-road sürüşü: Giyime dayanıklı kılıf ve yüksek sıcaklık direnci karmaşık yol koşullarına ve uzun süreli kullanıma uyum sağlar.
Paylaşılan e-bisikletler: Konnektör, sık montaj ve sökme ihtiyaçlarını karşılayan uzun bir eklenti/eklenti ömrüne sahiptir.
Modifikasyon ve yükseltme: Çeşitli voltajlar ve kontrolör modelleriyle uyumludur, bu da orijinal kabloyu değiştirmeyi kolaylaştırır.
7. Bakım ve Bakım
Günlük temizlik: Tozu kuru bir bezle kablo yüzeyinden silin. Ağır kir varsa, nemli bir bezle hafifçe silin (suya batmayın). Kullanmadan önce kurumaya bırakın.
Kılıf bozulmasını önlemek için alkol veya benzin gibi organik çözücüler kullanmaktan kaçının.
Düzenli denetimler: Aylık denetimler: Gevşek konektörler, kılıftaki çatlaklar ve kablonun sıkıştırılmasını kontrol edin. Altı ayda bir test edin: Kablo direncini kontrol etmek için bir multimetre kullanın. Anormal derecede yüksek bir direnç gösteriyorsa kabloyu değiştirin.
Depolama Önerileri
Uzun bir süre için kullanılmadığında, kabloyu ≥ 20 cm çapında bir döngü haline getirin ve katlanmayı önlemek için asın.
Aşındırıcı gazlardan uzakta, ≤%70 nem ile 0 ° C ila 40 ° C ortam sıcaklığında saklayın.
